研磨齒條:齒條傳動是一種非常高效的傳動方式，通常用于軸向力較大的應用場合。其優點是驅動裝置在整個行程長度內保持相同的剛度；此外，對于沖程超過2m的應用，它還具有非常好的經濟性。
齒輪齒條傳動主要是由齒輪來回旋轉驅動。原則上，齒條分為兩種形式；直齒條和斜齒條，標準件為1m，多根齒條可任意長度拼接。
研磨齒條可根據客戶要求進行銑削或磨削，齒條可選擇不同工藝加工，硬度也會不同。根據實際承載情況，可提供齒條傳動選型方案。
M1.5--M8的行業標準規格模數，無論直齒還是斜齒，現貨儲備充足。高精度齒條達到DIN6精度，節距誤差小于0.032mm/m，廣泛應用于多個領域，包括傳動軸、移動龍門架、搬運機械手、物料搬運、自動化、汽車、航空、機器人、數控機床和物料搬運系統等。
一、精密研磨齒條簡介:
完整的齒型:直齒和斜齒。
2.規格齊全:模數1.5~ 8，齒條可拼接（安裝塊輔助安裝）。單次加工長度可選擇1000mm和500mm。
3.材質:C45碳鋼
4.多道工序:熱處理/不熱處理，研磨/不研磨，齒面磨削/不齒面磨削。
5.完全可以根據客戶要求生產。德國進口生產機械，標準流水線操作，精度和承載能力優秀，而且提供快速交貨和優惠的價格。
二、研磨齒條的主要特點:
零背隙/高精度。
齒輪與齒條之間的嚙合可保證兩個以上齒始終接觸，±0.02mm定位精度，高精度下消除齒距之間的累計誤差。
齒輪齒條傳動系統可以實現高速運行，配合電機與行星減速機使用，在高速的情況下不會產生熱量或部件磨損。
研磨齒條的采用模塊化設計，保證質量和精度，1m和0.5m標準長度，可拼接使用，或根據需要截取更短長度有利于齒條存儲、降低成本和互換。研磨齒條有專業的安裝塊進行輔助安裝，對整體精度不會產生影響，齒條的精度通過安裝塊的輪齒準確傳遞到下一個齒條。
注：非標件可根據情況進行定制

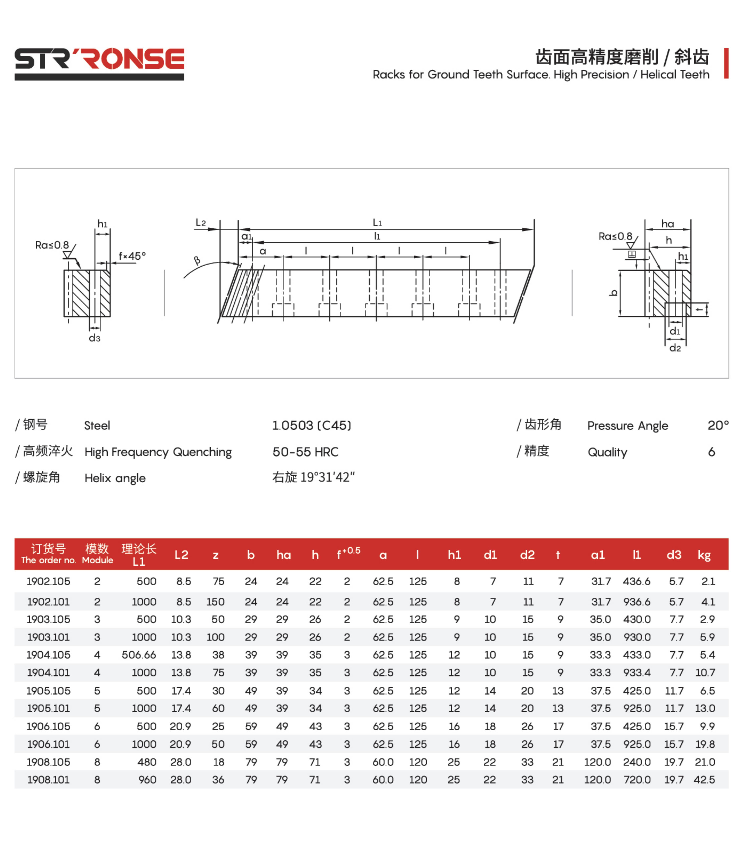

研磨斜齒條參數
| 訂貨號 | 模數 | 理論長 | L2 | z | b | ha | h | f+0.5 | a | I | h1 | d1 | d2 | t | a1 | l1 | d3 | kg |
| 1902.105 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 2 | 62.5 | 125 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 2.1 |
| 1902.101 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 2 | 62.5 | 125 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 4.1 |
| 1903.105 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 2 |
62.5 |
125 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 2.9 |
| 1903.101 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 2 | 62.5 | 125 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 5.9 |
| 1904.105 | 4 | 506.66 | 13.8 | 38 | 39 | 39 | 35 | 3 | 62.5 | 125 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 5.4 |
| 1904.101 | 4 | 1000 | 13.8 | 75 | 39 | 39 |
35 |
3 |
62.5 |
125 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 10.7 |
| 1905.105 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 3 | 62.5 | 125 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 6.5 |
| 1905.101 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 3 | 62.5 | 125 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 13 |
| 1906.105 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 3 | 62.5 | 125 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 9.9 |
| 1906.101 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 3 | 62.5 | 125 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 19.8 |
| 1908.105 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 3 | 60 | 120 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 21 |
| 1908.101 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 3 | 60 | 120 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 42.5 |

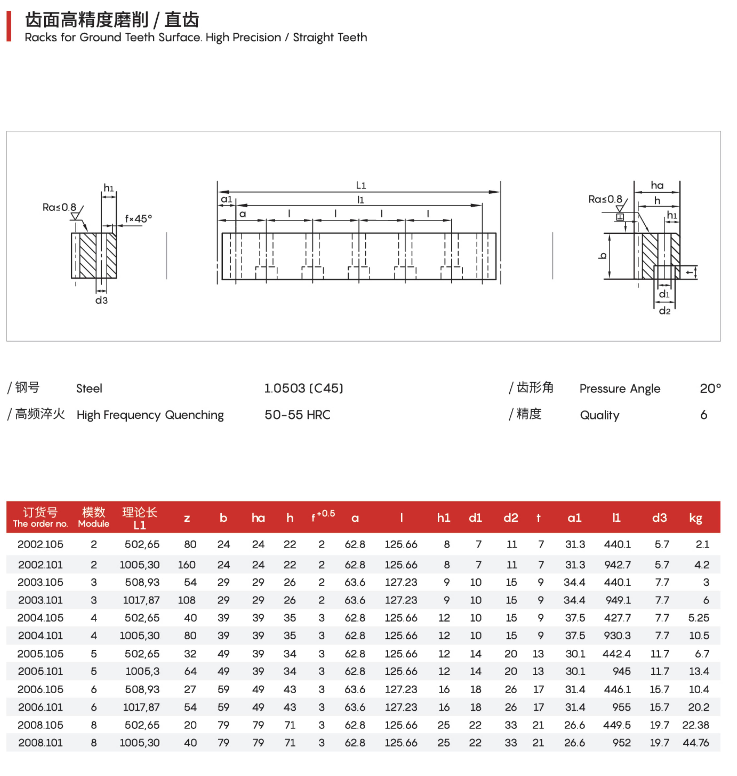

| 訂貨號 | 模數 | 理論長 | z | b | ha | h | f+0.5 | a | l | h1 | d1 | d2 | t | a1 | l1 | d3 | kg |
| 2002.105 | 2 | 502.65 | 80 | 24 | 24 | 22 | 2 | 62.8 | 125.66 | 8 | 7 | 11 | 7 | 31.3 | 440.1 | 5.7 | 2.1 |
| 2002.101 | 2 | 1005.3 | 160 | 24 | 24 | 22 | 2 | 62.8 | 125.66 | 8 | 7 | 11 | 7 | 31.3 | 942.7 | 5.7 | 4.2 |
| 2003.105 | 3 | 508.93 | 54 | 29 | 29 | 26 | 2 | 63.6 | 127.23 | 9 | 10 | 15 | 9 | 34.4 | 440.1 | 7.7 | 3 |
| 2003.101 | 3 | 1017.87 | 108 | 29 | 29 | 26 | 2 | 63.6 | 127.23 | 9 | 10 | 15 | 9 | 34.4 | 949.1 | 7.7 | 6 |
| 2004.105 | 4 | 502.65 | 40 | 39 | 39 | 35 | 3 | 62.8 |
125.66 |
12 | 10 | 15 | 9 | 37.5 | 427.7 | 7.7 | 5.25 |
| 2004.101 | 4 | 1005.3 | 80 | 39 | 39 | 35 | 3 | 62.8 | 125.66 | 12 | 10 | 15 | 9 | 37.5 | 930.3 | 7.7 | 10.5 |
| 2005.105 | 5 | 502.65 | 32 | 49 | 39 | 34 | 3 | 62.8 | 125.66 | 12 | 14 | 20 | 13 | 30.1 | 442.4 | 11.7 | 6.7 |
| 2005.101 | 5 | 1005.3 | 64 | 49 | 39 | 34 | 3 | 62.8 | 125.66 | 12 | 14 | 20 | 13 | 30.1 | 945 | 11.7 | 13.4 |
| 2006.105 | 6 | 508.93 | 27 | 59 | 49 | 43 | 3 | 63.6 | 127.23 | 16 | 18 | 26 | 17 | 31.4 | 446.1 | 15.7 | 10.4 |
| 2006.101 | 6 | 1017.87 | 54 | 59 | 49 | 43 | 3 | 63.6 | 127.23 | 16 | 18 | 26 | 17 | 31.4 | 955 | 15.7 | 20.2 |
| 2008.105 | 8 | 502.65 | 20 | 79 | 79 | 71 | 3 | 62.8 | 125.66 | 25 | 22 | 33 | 21 | 26.6 | 449.5 | 19.7 | 22.38 |
| 2008.101 | 8 | 1005.3 | 40 | 79 | 79 | 71 | 3 | 62.8 | 125.66 | 25 | 22 | 33 | 21 | 26.6 | 952 | 19.7 | 44.76 |
